รายละเอียดสินค้า:
|
| วัสดุ: | เซรามิค | สี: | สีขาว |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 200A | จัดอันดับแรงดันไฟฟ้า: | 500VDC |
| ทำลายความจุ: | DC50KA | ใบรับรองมาตรฐาน: | UL248, IEC60268 |
| หมายเลขใบรับรอง: | E496054 | แอปพลิเคชัน: | ระบบขับเคลื่อนรถยนต์ไฟฟ้า เก็บพลังงาน |
| แสงสูง: | ฟิวส์เครื่องชาร์จ ev 200 แอมป์ ฟิวส์ dc500v 200 แอมป์ ฟิวส์ความจุสูง 200a,dc500v fuse 200 amp,high breaking capacity 200a fuse |
||

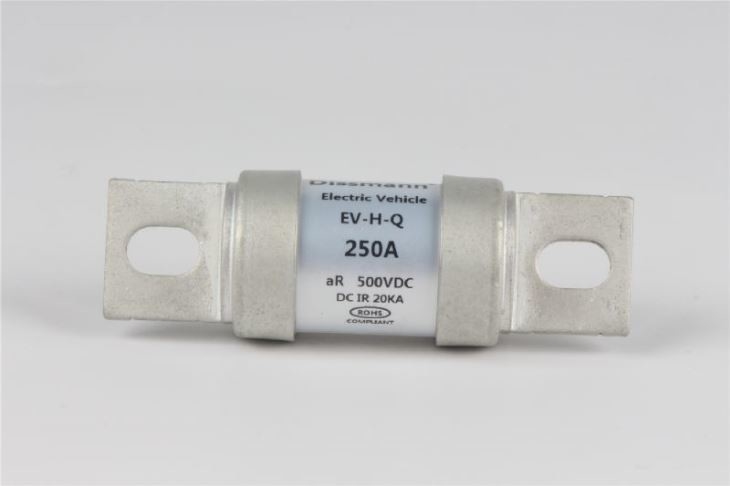

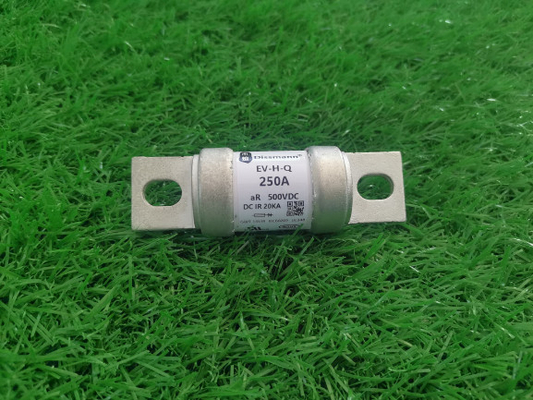

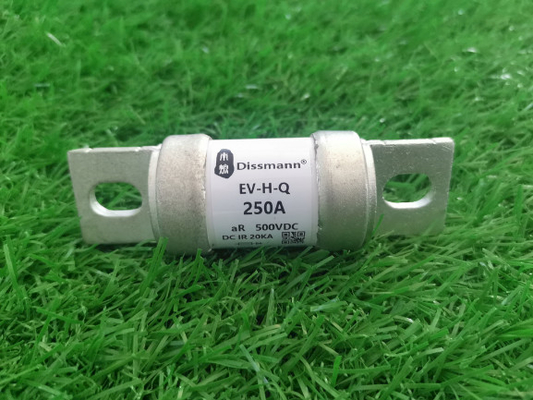

ฟิวส์เซรามิค Bolt-on Semiconductor 500VDC สำหรับเครื่องชาร์จ EV
1.ข้อมูลพื้นฐานผลิตภัณฑ์:
ฟิวส์สายฟ้า Ceremic ประสิทธิภาพสอดคล้องกับ UL248, IEC60268
อัตราแรงดันไฟฟ้า: 500VDC, พิกัดกระแส: 200A, ทำลายความจุ: DC50KA
มาตรฐานการดำเนินการคือ UL248, IEC60268, การปฏิบัติตามข้อกำหนด RoHS ของสหภาพยุโรปและจีน
ได้รับการรับรอง UL หมายเลขรับรอง: No: E496054
2. รายการคุณสมบัติผลิตภัณฑ์:
| แบบอย่าง |
จัดอันดับปัจจุบัน อา |
แรงดันตก 100% mV |
ปริพันธ์พลังงาน I2t(A2s) |
การติดตั้ง |
| EV-HQ-200 | 200 | 185 | 60300 |
โบลท์ยึด M8 แรงบิดที่แนะนำ 11N.m |
3.วัสดุผลิตภัณฑ์:
| ส่วนประกอบ | วัสดุ |
| ละลาย | ทองแดงหรือเงิน |
| ฝาท้าย | ชุบดีบุกโลหะผสมทองแดง |
| ขายึด | ชุบดีบุกโลหะผสมทองแดง |
| อภิปรัชญา | ท่อเซรามิก |
| การบรรจุ | ทรายควอตซ์ |
4. ขนาดผลิตภัณฑ์:
| แบบอย่าง | รหัสขนาด | ±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
5.ประเภทสินค้า:
| แบบอย่าง | จัดอันดับปัจจุบัน | I²t(A²s) | การใช้พลังงาน | รหัสขนาด | ติดตั้ง | |
| ก่อนอาร์ค | หลอมรวม | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | โบลท์ยึด M8 แรงบิดที่แนะนำ 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 | โบลท์ยึด M10 แรงบิดที่แนะนำ 20N·m |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
6. ลักษณะทางกล
6.1 ฝาทองแดง
ควรขันฝาทองแดงให้แน่นเพื่อให้แน่ใจว่าไม่สามารถถอดฝาทองแดงออกได้เมื่อตัวฟิวส์ไม่เสียหายหลังจากที่ตัวอย่างถูกจุ่มลงในน้ำที่อุณหภูมิ 15°C-35°C เป็นเวลา 24 ชั่วโมงและนำออกมา ให้ใช้แรงดึงที่ 5N อย่างสม่ำเสมอบนฝาปิดแต่ละอันและเก็บไว้เป็นเวลา 1 นาทีฝาทองแดงไม่ควรหลุดออก
6.2 การทดสอบแรงดึง
ยึดฝาทองแดงที่ปลายด้านหนึ่งของฟิวส์ จากนั้นใช้แรงตึง 100N กับฝาทองแดงที่ปลายอีกด้านตามแกนนอนฝาทองแดงที่ปลายทั้งสองไม่ควรหลวมและตัวท่อไม่ควรหัก
6.3.การทดสอบความแข็งแรงของท่อ
หลังจากยึดฝาทองแดงที่ปลายทั้งสองแล้ว ให้ใช้แรงดัน 200N ที่กึ่งกลางของท่อเซรามิก และตัวท่อไม่ควรหัก
