รายละเอียดสินค้า:
|
| วัสดุ: | เซรามิค | สี: | สีขาว |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 20A-100A | จัดอันดับแรงดันไฟฟ้า: | 80VDC-1000VDC |
| ทำลายความจุ: | DC33KA | คำสำคัญ: | ฟิวส์พลังงานแสงอาทิตย์ |
| แสงสูง: | 10*38 ฟิวส์พลังงานแสงอาทิตย์ pv,ฟิวส์ pv พลังงานแสงอาทิตย์ทรงกระบอก,ฟิวส์คาร์ทริดจ์พลังงานแสงอาทิตย์ |
||

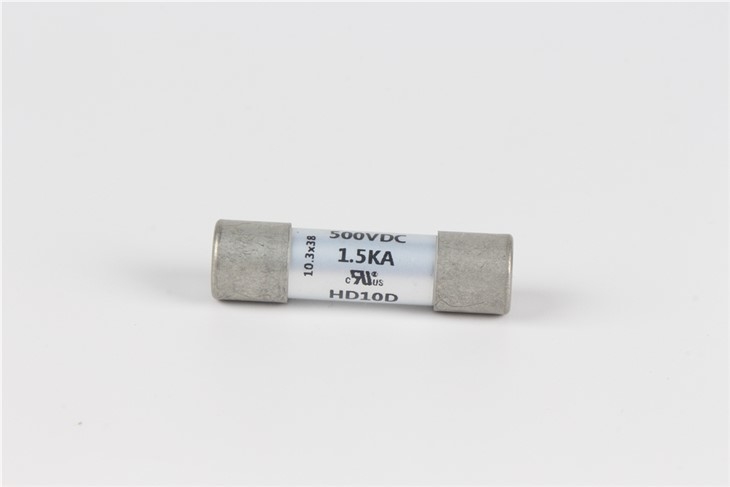

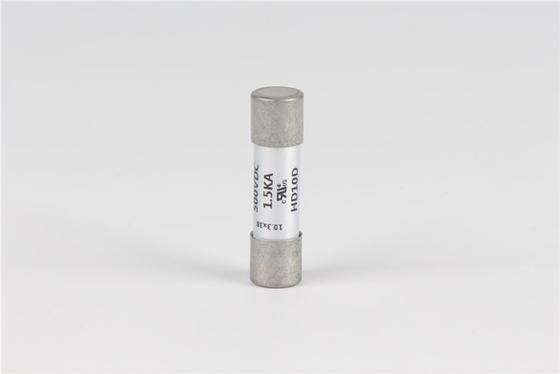

10*38 มม. 500VAC Solar PV ตลับหมึก Fuse
1.ข้อมูลพื้นฐาน:
จัดอันดับปัจจุบัน: 20A-100A
แรงดันไฟฟ้า:80VDC-1000VDC
ทำลายความจุ:AC33KA
ตอบสนองความต้องการ: UL248, IEC60127, EU และ ROSHS Detective
2. มาตรฐานที่ใช้บังคับ:
ผลิตภัณฑ์ซีรีส์ 2.1HD10X เป็นไปตามมาตรฐาน UL248 ที่เกี่ยวข้อง
3.วัสดุผลิตภัณฑ์:
|
ส่วนประกอบ |
วัสดุ |
ปริมาณ |
|
ลวด |
โลหะผสมเงิน-ทองแดง |
1 |
|
หมวก |
โลหะผสมทองแดงชุบดีบุก |
2 |
|
ร่างกาย |
หลอดเซรามิก |
1 |
|
ผู้ที่ใส่ |
ฟิวส์ทราย |
จำนวน |
4.ข้อมูลทางเทคนิค:
|
ส่วนจำนวน |
คะแนนปัจจุบัน (แอมแปร์) |
ปริพันธ์พลังงาน I2ที(อา2ส) |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5. ขนาดผลิตภัณฑ์:
6.การแสดงทางไฟฟ้า
6.1 เงื่อนไขการทดสอบ
การทดสอบทางไฟฟ้าทั้งหมดดำเนินการที่อุณหภูมิแวดล้อม 25±3℃ไม่อนุญาตให้อุณหภูมิแวดล้อมเปลี่ยนแปลงเกิน 5 ℃ ในระหว่างการทดสอบ และต้องอยู่ภายในขีดจำกัดเหล่านี้
6.2, การทดสอบความจุคะแนนปัจจุบัน
เมื่อฟิวส์เชื่อมโยงกับกระแสไฟที่กำหนด 100% ของสภาวะที่ทดสอบ ไม่ควรตัดการเชื่อมต่อวงจรใน 4 ชั่วโมง ฟิวส์ไม่หลอมปัจจุบัน ท่อไม่แตก
6.3,ลักษณะก่อนเวลา-ปัจจุบันก่อนอาร์ค
เมื่อกระแสไฟในตารางต่อไปนี้ผ่านฟิวส์ เวลาเปิดของฟิวส์ต้องเป็นไปตามข้อกำหนดในตารางต่อไปนี้ นั่นคือ เวลาก่อนอาร์คนอกจากนี้ จะไม่เกิดความเสียหายของท่อฟิวส์หรือการแตกของฝาครอบ
| 熔断电流/ % ของคะแนนปัจจุบัน | 熔断时间/ เวลาเปิด |
| 200% | ＜2 นาที |
7,รายละเอียดการบรรจุ
7.1 ปริมาณบรรจุ
10 ชิ้นต่อกล่องเล็กด้านใน 10 ชิ้นกล่องเล็กต่อกล่องใหญ่ด้านใน
B:10 กล่องใหญ่ด้านในต่อ.
C: กล่องเล็กแต่ละกล่องมีฉลากบรรจุภัณฑ์ขนาดเล็ก 1 ป้ายแต่ละกล่องมีฉลากบรรจุภัณฑ์ 1 ป้ายกล่องแต่ละกล่องมีรายงานการตรวจสอบขาออก 1 รายการ
หมายเหตุ: แพ็คเกจนี้ใช้สำหรับอ้างอิงเท่านั้น และบรรจุภัณฑ์จริงเป็นเกณฑ์
7.2 การบรรจุจะต้องดำเนินการเพื่อให้ผลิตภัณฑ์ไม่ดูดซับความชื้นหรือเสียหายระหว่างการขนส่งหรือการเก็บรักษา
