ฟิวส์เซรามิก Dissmann HD10 ซีรี่ส์ 10x38 มม. ฟิวส์แสงอาทิตย์ PV ได้รับการรับรอง UL ผลิตในประเทศจีน

ข้อมูลพื้นฐานของฟิวส์เซรามิก 10*38:

มาตรฐานผู้บริหาร:

• UL248/
• GB13593/
• IEC60268/
• GB31465

ความจุทำลาย:

• HD10D 500VDC 10-20A 33KA 25-50A 6KA；
• HD10V 700VDC 10-20A 33KA 25-50A 6KA；
• HD10P 750VDC 10-20A 33KA 25-50A 6KA；
• HD10PV 1000VDC 10-40A 1.5KA；

หมายเลขใบรับรอง UL:

• JDYX2.E343461
• JDYX8.E343461

พิกัดแรงดันและกระแสไฟ:

• HD10D 500VDC 10-50A；
• HD10V 700VDC 10-50A；
• HD10P 750VDC 10-50A；
• HD10PV 1000VDC 10-40A ;

เนื่องจากวิธีการติดตั้งที่แตกต่างกัน ลักษณะของผลิตภัณฑ์จึงแตกต่างกันเล็กน้อย:

1. แก้ไขผลิตภัณฑ์ด้วยคลิป:

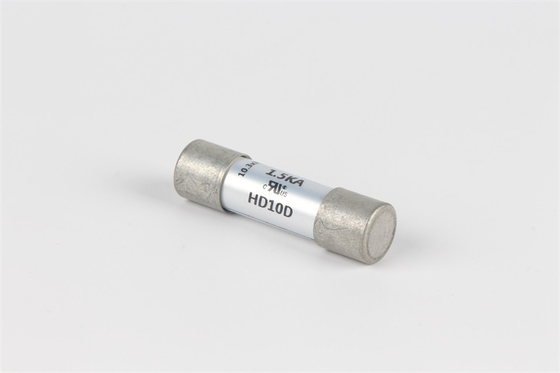

10*38 มม. HD10D 500VDC ฟิวส์เซรามิก

ภาพวาดขนาดของฟิวส์ซีรีส์ HD10

2. แก้ไขผลิตภัณฑ์ด้วยสลักเกลียว:

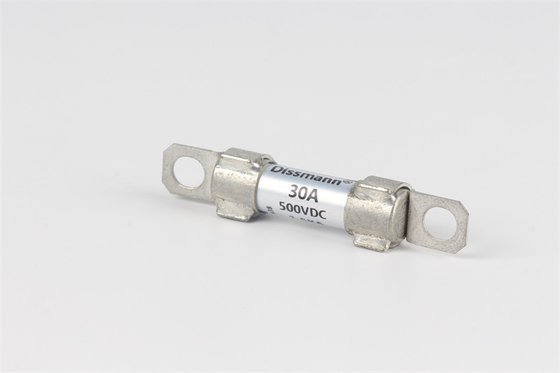

10*38 มม. HD10D.J01 500VDC ฟิวส์เซรามิก

ภาพวาดขนาดของฟิวส์ซีรีส์ HD10D.J01

3. การติดตั้งโดยการเชื่อมไฟฟ้า:

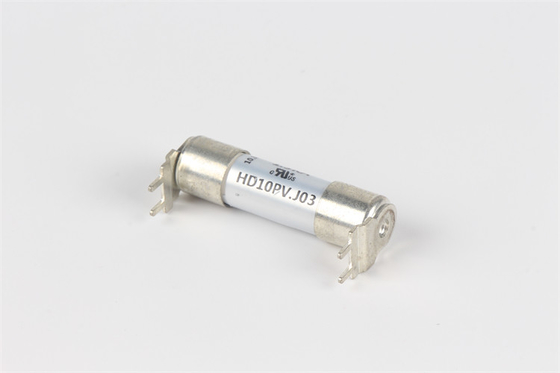

10*38 มม. HD10PV.J03 1000VDC 30A ฟิวส์เซรามิก

ภาพวาดขนาดของฟิวส์ซีรีส์ HD10D.J03

เงื่อนไขการบริการ:

• ฟิวส์ทำงานภายใต้สภาวะการใช้งานปกติต่อไปนี้ โดยไม่มีการแก้ไขเพิ่มเติม
• เมื่อเกินเงื่อนไขการใช้งานปกติ หากอยู่ในเงื่อนไขการใช้งานที่อนุญาต อาจจำเป็นต้องแก้ไขหรือปรึกษาพารามิเตอร์บางอย่างหากเกินขอบเขตของเงื่อนไขการใช้งานที่อนุญาต ควรปรึกษาบริษัทของเรา และควรดำเนินการประเมินความสามารถในการปรับตัวในการทำงานและการทดสอบเงื่อนไข
• ขอแนะนำว่าค่ากระแสของกระแสระยะยาวไม่ควรมากกว่า 80% ของกระแสที่กำหนด
• โปรดดูเส้นโค้งการประเมินอุณหภูมิสำหรับการใช้อุณหภูมิสูงเกินไป
• อุณหภูมิอากาศแวดล้อม
• สภาพการใช้งานปกติ: - 5 ° C~40 ° C.
• เงื่อนไขการใช้งานที่อนุญาต: - 40 ° C~85 ° C

การขนส่งและการจัดเก็บ:

1. อุณหภูมิในการเก็บรักษาผลิตภัณฑ์:

• -40°C~105°C.
• ความชื้นสัมพัทธ์ไม่เกิน 70% ที่ 40 ° C
• ความชื้นสัมพัทธ์ที่ 30 ° C ไม่เกิน 80%
• ภายใต้ 20 ° C ความชื้นสัมพัทธ์ไม่เกิน 90%

2. อุณหภูมิในการจัดเก็บบรรจุภัณฑ์:

• -40°C~70°C.
• ความชื้นสัมพัทธ์ไม่เกิน 40% ที่ 40 ° C
• ความชื้นสัมพัทธ์ไม่เกิน 50% ที่ 30 ° C
• ภายใต้ 20 ° C ความชื้นสัมพัทธ์ไม่เกิน 90% และไม่มีการควบแน่น
