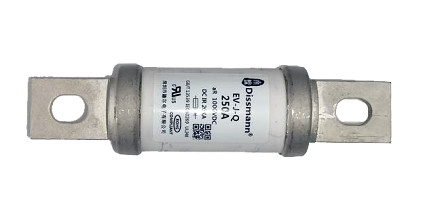

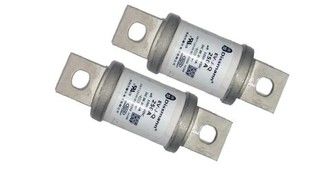

Ul248 กองชาร์จเซรามิกยานยนต์ฟิวส์ Dc1000v

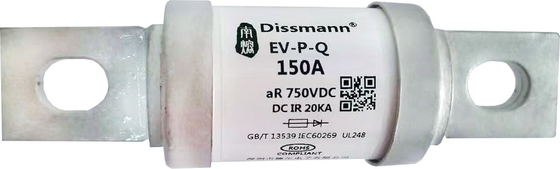

ดิสมันน์ ฟิวส์EV-JQ ซีรี่ส์ ฟิวส์สอดคล้องกับ l GB13539, IEC60269, UL248

ข้อมูลพื้นฐานของผลิตภัณฑ์:

1.EV-JQ ซีรี่ส์ฟิวส์ขนาดและประสิทธิภาพสอดคล้อง: GB13539, IEC60269, UL248

2. แรงดันไฟฟ้าที่กำหนด: DC1000V หรือต่ำกว่า

3.จัดอันดับปัจจุบัน: 150/250/550/600A

4.ทำลายความจุ:DC20kA

5.การปฏิบัติตามข้อกำหนด RoHS ของสหภาพยุโรปและจีน

6. สอดคล้องกับมาตรฐาน UL248,GB13539,IEC60269,GB31456

การประยุกต์ใช้ผลิตภัณฑ์:

ผลิตภัณฑ์ชุดนี้ EV-JQ คือฟิวส์เชื่อมต่อโบลต์เซรามิกซึ่งมีลักษณะขนาดเล็กและมีความน่าเชื่อถือสูงใช้ได้กับช่วงอุณหภูมิกว้าง สามารถทนต่อแรงสั่นสะเทือนและแรงกระแทกทางกลที่มีความเข้มสูง อุณหภูมิช็อกและโหลดสารเคมีที่รุนแรง เหมาะสำหรับการใช้งานในอุตสาหกรรมยานยนต์บนท้องถนน สามารถใช้เป็นระบบขับเคลื่อนรถยนต์ไฟฟ้า ระบบแปลงกำลัง เก็บพลังงาน และแบตเตอรี่พลังงาน การจัดเก็บพลังงาน การป้องกันการลัดวงจรและการสำรองข้อมูลสำหรับตัวเก็บประจุ ตัวควบคุมอินเวอร์เตอร์ เครื่องชาร์จ สายไฟ และส่วนประกอบและอุปกรณ์ยานยนต์อื่นๆ ฟิวส์ป้องกันไฟฟ้าลัดวงจรโดยเฉพาะสำหรับรถยนต์ไฟฟ้าบริสุทธิ์และรถยนต์ไฟฟ้าไฮบริด

ลักษณะสินค้า:

ฟิวส์ยานยนต์เซรามิกวัสดุผลิตภัณฑ์:

ส่วนหนึ่ง	วัสดุ
สายฟิวส์	ทองแดงหรือเงิน
ฝาท้าย	ชุบดีบุกโลหะผสมทองแดง
ขาฟิวส์	ชุบดีบุกโลหะผสมทองแดง
ตัวฟิวส์	หลอดเซรามิก
ผู้ที่ใส่	ทรายควอตซ์



ขนาดสินค้า:

แบบอย่าง	รหัสขนาด	±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-JQ	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	VJ3-1	148	53.5	90	118	12.5	40	8	20





ปัจจุบันTemลักษณะ Cลักษณะนิสัยคurve



ประเภทสินค้า

แบบอย่าง	จัดอันดับปัจจุบัน	I²t(A²s)		การใช้พลังงาน	รหัสขนาด	ติดตั้ง
EV-JQ-30	30	120	850	5	VJ1	โบลท์ยึด M8 แรงบิดที่แนะนำ 11N·m
EV-JQ-40	40	300	1700	7.5
EV-JQ-50	50	450	2500	10
EV-JQ-60	60	620	3600	12.5
EV-JQ-70	70	850	5600	14
EV-JQ-80	80	1100	6600	15.5
EV-JQ-90	90	1850	10600	17
EV-JQ-100	100	2300	12000	18
EV-JQ-125	125	3400	21000	20
EV-JQ-150	150	4800	25000	25
EV-JQ-175	175	9200	40000	30	VJ2	โบลท์ยึด M10 แรงบิดที่แนะนำ 20N·m
EV-JQ-200	200	15000	60000	34
EV-JQ-225	225	19000	105000	40
EV-JQ-250	250	23500	113000	43
EV-JQ-275	275	24800	128000	48
EV-JQ-300	300	26000	155000	52
EV-JQ-325	325	32700	175000	56
EV-JQ-350	350	40000	223000	60	VJ3-1	โบลท์ยึด M12 แรงบิดที่แนะนำ 28N·m
EV-JQ-400	400	56000	290000	65
EV-JQ-450	450	78000	390000	80
EV-JQ-500	500	105000	490000	90
EV-JQ-600	600	165000	560000	105	VJ3-2
EV-JQ-800	800	420000	870000	175
