รายละเอียดสินค้า:
|
| วัสดุ: | เซรามิค | สี: | สีขาว |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 5A-800A | จัดอันดับแรงดันไฟฟ้า: | AC/DC1000V |
| คะแนนขัดจังหวะ: | DC30KA@DC1000V | ประเภทของการป้องกัน: | AR |
| แสงสูง: | ฟิวส์แรงดันสูง CCC,ฟิวส์เซรามิกสีขาว 800A,ฟิวส์เซรามิกสีขาว ESS |
||
การผลิตฟิวส์เครื่องชาร์จ EV กระแสสูงในประเทศจีน
ข้อมูลพื้นฐานของเครื่องชาร์จ EV
ฟิวส์ขนาดและประสิทธิภาพที่ยึดแน่นแบบเกลียว: GB13539, IEC60269, UL248
พิกัดแรงดันไฟฟ้า: DC1000V หรือต่ำกว่า
จัดอันดับปัจจุบัน: 300A
ระดับการป้องกัน:aR
ความสามารถในการทำลาย: DC30kA (เวลาคงที่≤15ms)
การใช้ฟิวส์ HEV
| ส่วนหนึ่ง | วัสดุ |
| สายฟิวส์ | ทองแดงหรือเงิน |
| ฝาท้าย | การชุบดีบุกโลหะผสมทองแดง |
| ขาฟิวส์ | การชุบดีบุกโลหะผสมทองแดง |
| ตัวฟิวส์ | หลอดเซรามิค |
| ผู้ที่ใส่ | ทรายควอทซ์ |

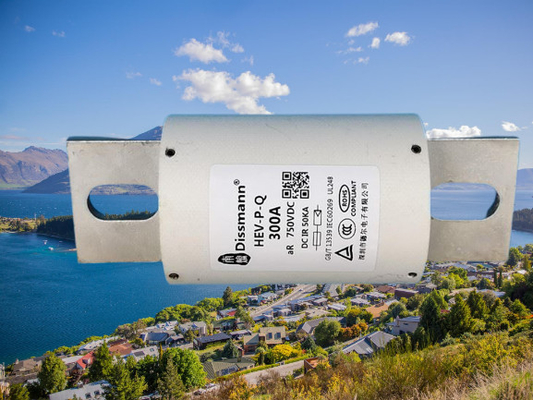

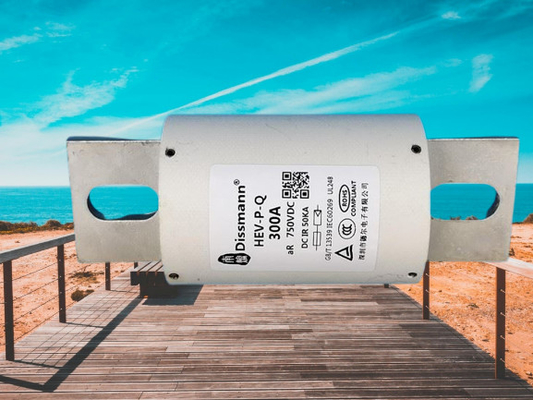

โครงสร้างของฟิวส์เครื่องชาร์จ EV
หลอดฟิวส์ของรถยนต์ไฟฟ้าทำจากวัสดุเซรามิกที่ทนต่ออุณหภูมิสูง ซึ่งมีคุณสมบัติทนไฟสูงและมีความแข็งสูง
การหลอมจะถูกผนึกไว้ในท่อถลุงเพื่อให้เงินบริสุทธิ์ 99.99% กลายเป็นส่วนตัดขวางที่ละลายได้ท่อถลุงจะเต็มไปด้วยทรายควอทซ์ที่มีความบริสุทธิ์สูงที่ผ่านกระบวนการทางเคมีและวัสดุเคมีที่ผ่านการบำบัดเป็นพิเศษสำหรับส่วนโค้งเพื่อดับการเกาะตัวกัน
ขนาดผลิตภัณฑ์ของฟิวส์ HEV เลือกขนาดตามพิกัดกระแสไฟ
| รหัสมิติ | ± 2 | B±1.5 | C±1 | D±1.5 | E ± 1.5 | F±1 | G ± 0.5 | H±0.2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 น |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 น | 50 | 10 | 33 |
| แบบอย่าง | จัดอันดับปัจจุบัน | ฉัน2เสื้อ(อ2ส) | การกระจายพลังงาน | รหัสขนาด | ติดตั้ง | |
| พรีอาร์ค | ทั้งหมด | |||||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | สลักเกลียวยึด M8 แรงบิดที่แนะนำ 11N·m |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15ก | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25ก | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50A | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70A | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80A | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90A | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125A | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150A | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175A | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225A | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250A | 24000 | 113000 | 47 | สลักเกลียวยึด M10 แรงบิดที่แนะนำ 20N·m | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300A | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325A | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350A | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450A | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500A | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600A | 163000 | 530000 | 105 | HF5 | สลักเกลียวยึด M12 แรงบิดที่แนะนำ 28N·m |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800A | 420000 | 870000 | 185 | ||
ปริมาณบรรจุภัณฑ์
HF4: ลิงค์ฟิวส์ 2 อันต่อกล่องพลาสติก
กล่องยาวแต่ละกล่องบรรจุด้วยกล่องพลาสติก 1 กล่อง รวมฟิวส์ลิงค์ 2 อัน ขนาดของกล่องยาวคือ ยาว 156 มม. x กว้าง 120 มม. x สูง 54 มม.
กล่องขนาดใหญ่แต่ละกล่องประกอบด้วยแถบยาว 20 กล่อง รวมฟิวส์ลิงค์ 40 ชิ้น ขนาดของกล่องขนาดใหญ่คือ ยาว 342 มม. x กว้าง 258 มม. x สูง 285 มม.
ข้อเสนอแนะ:
1. หลังจากได้รับสินค้าแล้ว การยืนยันล่วงหน้าของผู้ซื้อจะได้รับการชื่นชมอย่างมาก
2. เนื่องจากความคิดเห็นของคุณมีความสำคัญมากต่อการพัฒนาธุรกิจของเรา เราขอเชิญชวนให้คุณพึงพอใจกับผลิตภัณฑ์และบริการของเราด้วยความจริงใจแก่นแท้
3.โปรดติดต่อเราก่อนที่จะออกความคิดเห็นใดๆในเชิงลบหรือเป็นกลางเราจะแก้ปัญหาใดๆ us.ขอขอบคุณสำหรับความเข้าใจของคุณ.
ทำไมต้องเลือกฟิวส์ Dissmann ของเรา?
ทีม R & D ของ DISSMANN ก่อตั้งขึ้นในปี 2000 และเริ่มมุ่งมั่นในการออกแบบ R & D ที่เป็นอิสระและการลงทุนในอุตสาหกรรมฟิวส์ในอุตสาหกรรมอิเล็กทรอนิกส์ของต้นศตวรรษที่ 20 บริษัทของเราโดดเด่นในอุตสาหกรรมนี้ด้วยฟิวส์ท่อแก้วและฟิวส์ BS1362 และกลายเป็นซัพพลายเออร์ที่ต้องการของผู้ผลิตเครื่องใช้ในบ้านขนาดเล็กจำนวนมากบริษัทของเราเป็นสมาชิกของคณะกรรมการมาตรฐานของ China Small Fractives and Low -voltage Fuseมีส่วนร่วมในการกำหนดและปรับเปลี่ยนชุดมาตรฐานระดับชาติ เช่น GB9364 และ GB13539มีสิทธิบัตรการประดิษฐ์ 4 ฉบับและสิทธิบัตรเชิงปฏิบัติ 12 ฉบับ
เนื่องจากมีการใช้แบตเตอรี่ในโทรศัพท์มือถือและแล็ปท็อป เราจึงนำเทคโนโลยีฟิวส์มาใช้ในการป้องกันวงจรไฟฟ้ากระแสตรง
จากประสบการณ์และความสำเร็จเหล่านี้ เราได้พัฒนาและเพิ่มฟิวส์ DC สำหรับปกป้องเซลล์แสงอาทิตย์ EV/HEV/พลังงานแสงอาทิตย์ ไฟฟ้าแรงสูง กระแสไฟฟ้าแรงสูง และการแตกหักสูง
ผลิตภัณฑ์หลายอย่างของเราถูกนำไปใช้เป็นส่วนประกอบของรถยนต์
คำถามที่พบบ่อย:
คำถามที่ 1: เงื่อนไขการทดสอบฟิวส์ของคุณคืออะไร?
คำตอบ 1:ฟิวส์ของเราได้รับการทดสอบภายใต้สภาวะ 25 ± 5 °C ในห้องปฏิบัติการ
