รายละเอียดสินค้า:
|
| วัสดุ: | เซรามิค | สี: | สีขาว |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 5A-800A | จัดอันดับแรงดันไฟฟ้า: | 1000VDC |
| ประเภทของการป้องกัน: | AR | ทำลายความจุ: | AC100KA/DC30KA |
| การติดตั้ง: | กลอนบน | ตรงตามข้อกำหนด: | UL248-20、ISO8820、JASO-D622、EU และ RoHS นักสืบ |
| แสงสูง: | ฟิวส์อิเล็กทรอนิกส์ 800A,ฟิวส์ความจุทำลายสูง TUV,ฟิวส์เซรามิกความจุสูงทำลาย |
||
ผู้จัดจำหน่ายฟิวส์ความจุสูงในจีนที่มีประสบการณ์ 20 ปี
ข้อมูลพื้นฐานของผลิตภัณฑ์
แรงดันไฟฟ้า: DC1000V หรือต่ำกว่า
จัดอันดับปัจจุบัน: 300A
ระดับการป้องกัน:aR
ความสามารถในการทำลาย: DC30kA (เวลาคงที่≤15ms)
ประเภทการติดตั้ง: มีให้ในสลักเกลียว
การปฏิบัติตาม RoHS
การใช้ฟิวส์ HEV
ฟิวส์ HEV นี้ใช้กันอย่างแพร่หลายในรถยนต์ รถบรรทุก รถโดยสารประจำทาง และอุปกรณ์การขนส่งนอกถนน เพื่อป้องกันสายเคเบิล สายไฟ และอุปกรณ์ไฟฟ้าที่จ่ายพลังงานไฟฟ้าให้กับหลอดไฟ เครื่องทำความร้อน เครื่องปรับอากาศ วิทยุ กระจกไฟฟ้า และอุปกรณ์ไฟฟ้าอื่นๆนอกจากนี้ยังใช้ในรถยนต์ไฟฟ้าและรถยนต์ไฮบริด และการใช้งานอิเล็กทรอนิกส์ที่หลากหลาย

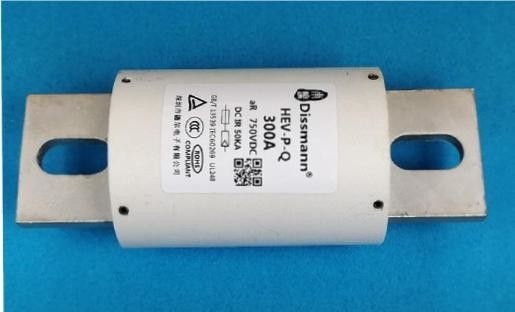

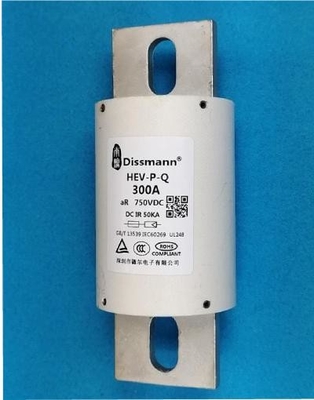

โครงสร้างของฟิวส์ HEV
ชุดผลิตภัณฑ์นี้เป็นฟิวส์แบบท่อกลมที่ต่อด้วยสลักเกลียว ซึ่งมีลักษณะพิเศษคือ ขนาดเล็ก เป่าเร็ว I2t ต่ำ และมีความน่าเชื่อถือสูง ท่อหลอมที่มีหน้าตัดแปรผันทำจากเงินบริสุทธิ์ 99.99% ท่อหลอม ทำจากท่อไฟเบอร์ ลวดหลอมเป็นทองแดงหรือเงิน พื้นผิวสัมผัสเป็นโลหะผสมทองแดงชุบดีบุก และท่อหลอมจะเต็มไปด้วยทรายควอทซ์ที่มีความบริสุทธิ์สูงที่ผ่านกระบวนการทางเคมีและวัสดุเคมีที่ผ่านการบำบัดเป็นพิเศษเป็นสื่อดับเพลิงอาร์ค
มาตรฐานที่เกี่ยวข้อง
ฟิวส์ซีรีส์ HEV นี้เป็นไปตามข้อกำหนดของ UL-248-20, ISO8820, JASO-D622, EU และ RoHS, TUV ที่ผ่านการรับรองมาตรฐาน เป็นต้น
ขนาดของฟิวส์ HEV เลือกขนาดตามพิกัดกระแส
| แบบอย่าง | จัดอันดับปัจจุบัน(เอ) | แรงดันตก 100% (mv) | รหัสขนาด | การติดตั้ง |
| HEV-JQ-300 | 300 | 298 | HF3 |
สลักเกลียวยึด M10, แรงบิดแนะนำ: 21N.m |
| รหัสขนาด | ± 2 | B±1.5 | C±1 | D±1.5 | E ± 1.5 | F±1 | G ± 0.5 | H±0.2 | J ± 1 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| รหัสขนาด | ± 2 | B±1.5 | C±1 | D±1.5 | E ± 1.5 | F±1 | G ± 0.5 | H±0.2 | J ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 น |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 น | 50 | 10 | 33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
ขนาด HF1 และ HF2 มีให้ในสลักเกลียวติดตั้ง M8 แรงบิดที่แนะนำ 11N·m (ช่วงกระแสไฟ 5A~150A)
ขนาด HF3 และ HF4 มีให้ในสลักเกลียวติดตั้ง M10 แรงบิดที่แนะนำ 20N·m (ช่วงกระแส 175A~500A)
ขนาด HF5 ที่มีจำหน่ายในสลักเกลียวติดตั้ง M12 แรงบิดที่แนะนำ 28N·m (ช่วงกระแส 600A~800A)
วัสดุของฟิวส์ HEV
วัสดุหลักคือท่อไฟเบอร์ ฟิวส์ลวดประกอบด้วยทองแดงหรือเงิน และฝาปิดท้ายทำจากทองแดงผสมดีบุกชุบ
คำถามที่พบบ่อย
คำถามที่ 1: วิธีเลือกฟิวส์?
คำตอบ:ในตอนเริ่มต้น เราจะส่งแบบฟอร์มใบสมัครจริงของลูกค้าให้คุณ โดยทั่วไป เราจำเป็นต้องล้างฟิลด์ใบสมัครของคุณ กระแสไฟและแรงดันใช้งาน วิธีการติดตั้ง ข้อกำหนดการรับรอง และข้อกำหนดพารามิเตอร์อื่นๆ
